Geberit Mapress acciaio-C Circuiti chiusi pressati in modo sicuro

L'alternativa economicamente vantaggiosa

Geberit Mapress acciaio-C è progettato per le installazioni nelle quali il fattore economico è la massima priorità. I tubi di sistema Geberit Mapress acciaio-C sono disponibili a scelta nella versione con rivestimento sintetico bianco in PP o con zincatura esterna. Per applicazioni speciali sono reperibili anche tubi con zincatura interna ed esterna.

Applicazioni per Geberit Mapress acciaio-C

Impianti dell'acqua calda chiusi
Circuiti dell'acqua di raffreddamento chiusi
Impianti solari
Gasolio extraleggero, olio minerale e combustibile
Impianti dell'aria compressa
Impianti sprinkler

Validi motivi per scegliere Geberit Mapress acciaio-C

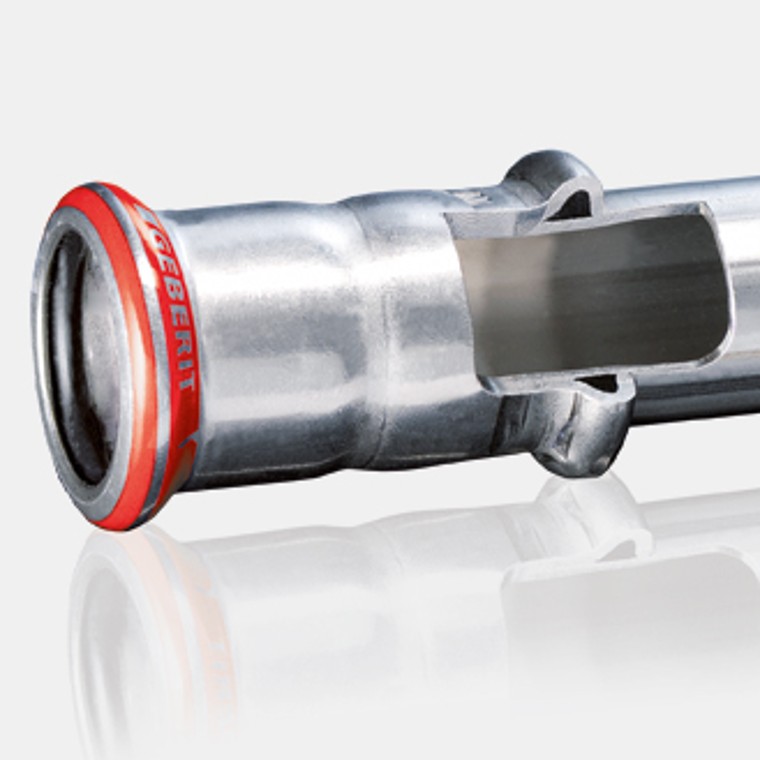

Sezione di un raccordo Geberit Mapress acciaio-C

Si prega di selezionare il punto informativo nella…

La gamma

Dimensioni

Tubi di sistema

Raccordi

Guarnizioni

Guarnizioni piatte

Dimensioni

Diametro nominale (DN)	Dimensione da (mm)
10	12
12	15
15	18
20	22
25	28
32	35
40	42
50	54
65	76,1
80	88,9
100	108

Tubi di sistema

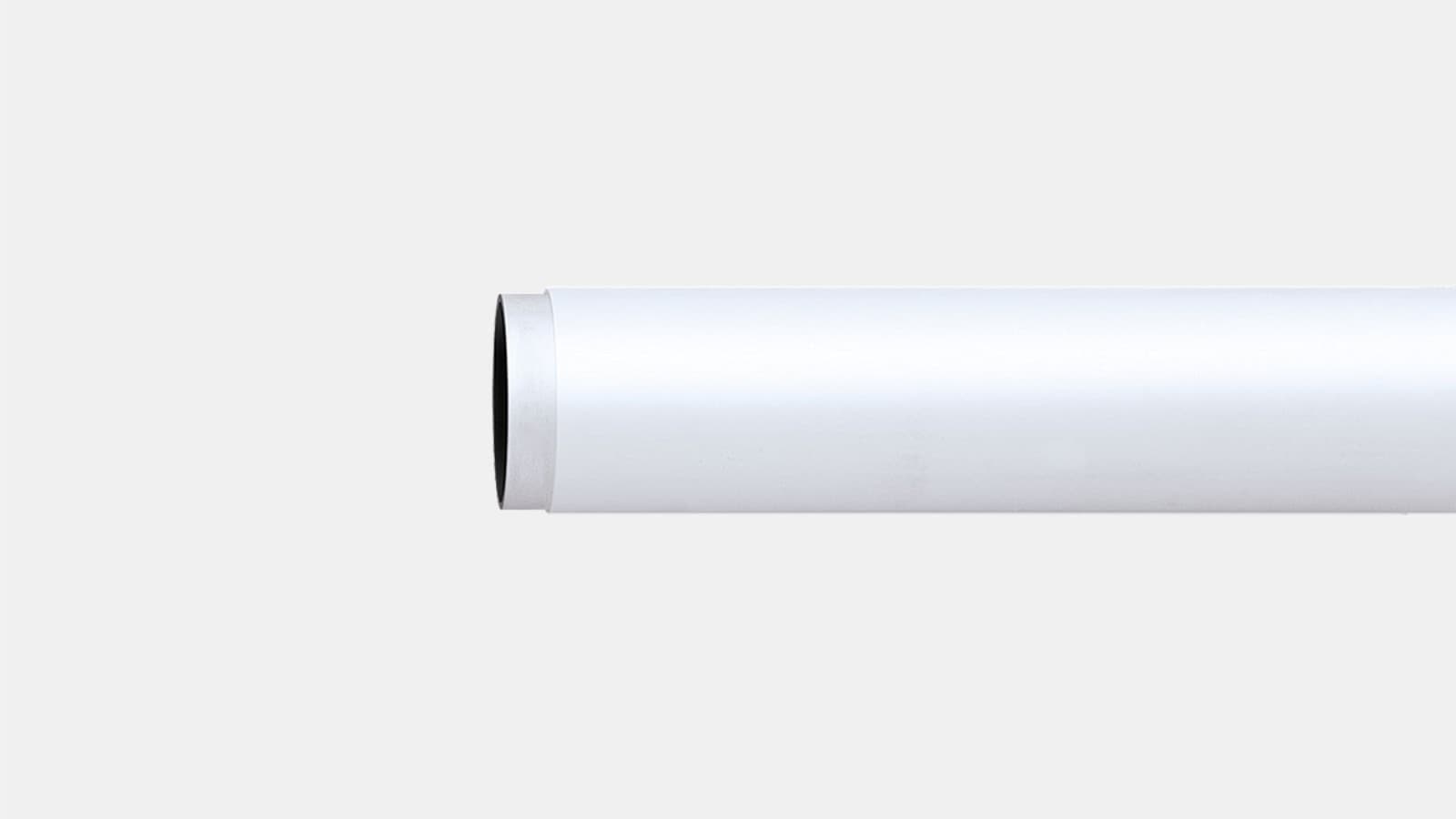

Tubo Geberit Mapress acciaio-C con rivestimento sintetico in PP

Protezione contro la corrosione esterna
Acciaio non legato 1.0034
Rivestimento sintetico in polipropilene (PP), bianco crema (RAL 9001)
Dimensioni disponibili da d12 a 54 mm

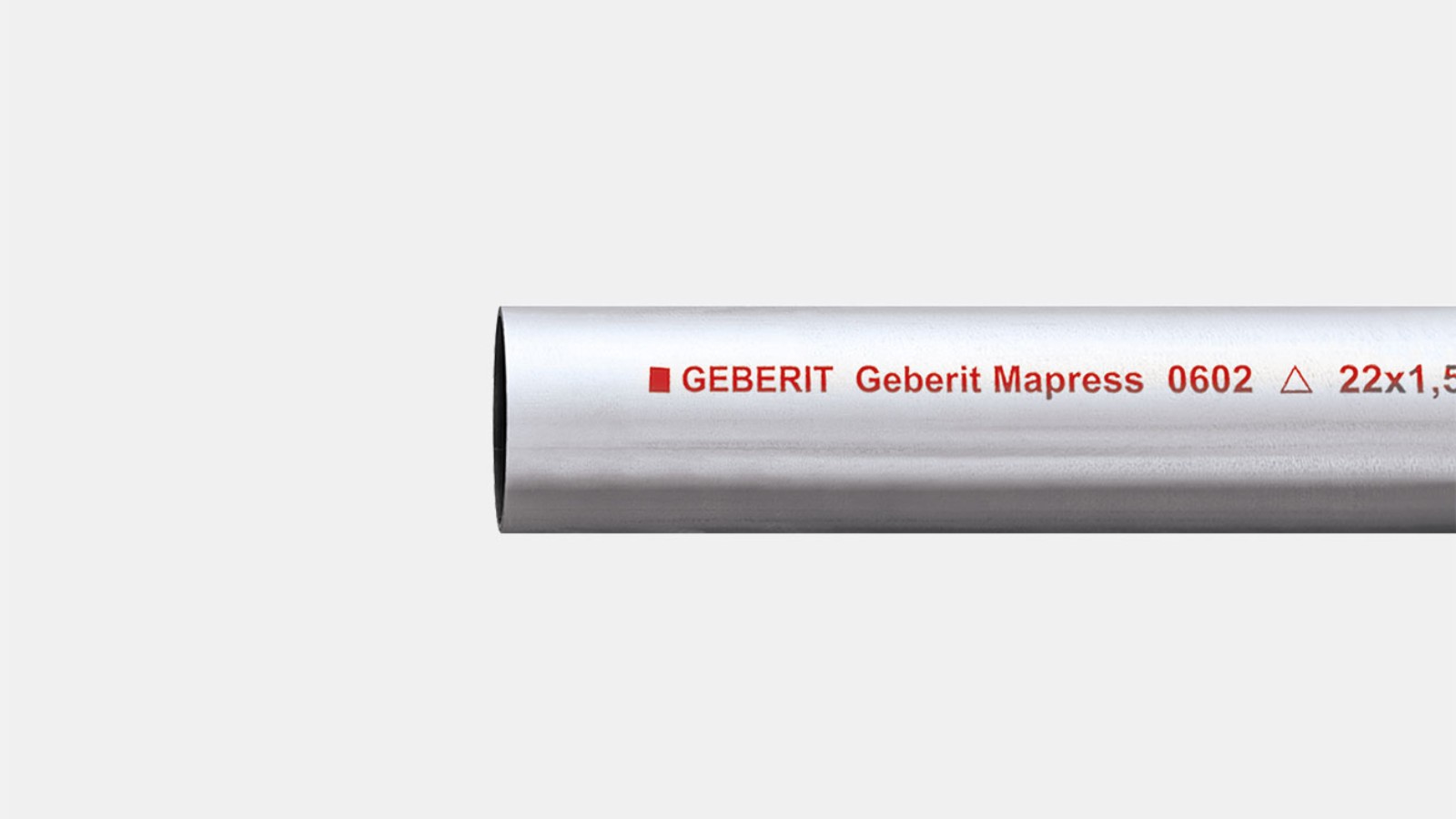

Tubo Geberit Mapress acciaio-C con zincatura esterna

Ideale per impianti economici
Acciaio non legato 1.0034
Zincato all'esterno con un rivestimento protettivo di 8 μm di spessore
Contrassegnato da dicitura rossa
Dimensioni disponibili da d12 a 108 mm

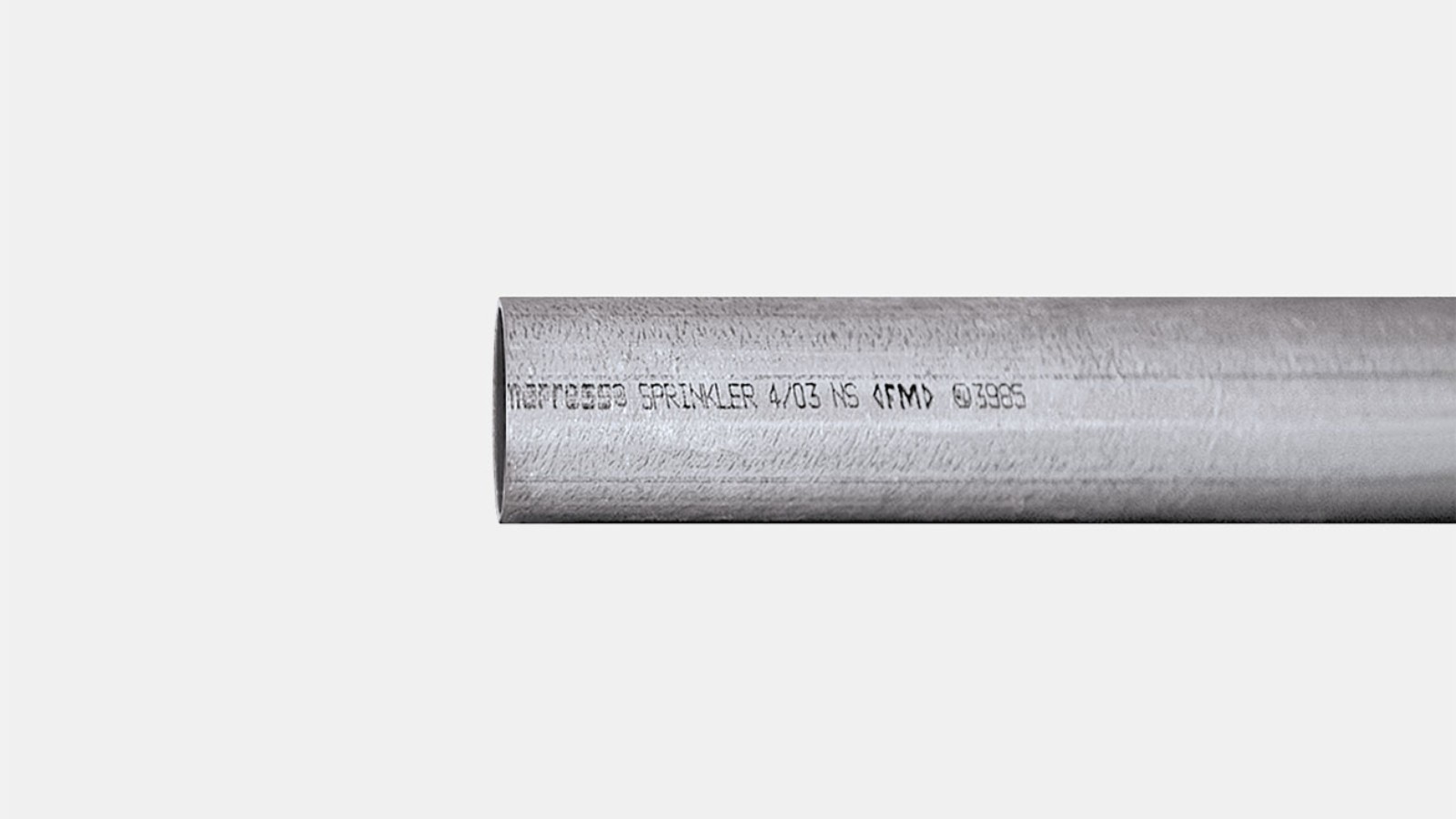

Tubo Geberit Mapress acciaio-C con zincatura interna ed esterna

Ideale per impianti sprinkler, impianti ad aria compressa o antincendio
Certificazione VdS per impianti sprinkler a umido
Sigillo di qualità «FM Approved» per impianti antincendio fissi ad acqua e sistemi sprinkler
Acciaio non legato 1.0215
Tubi con zincatura interna ed esterna
Contrassegnato da dicitura nera
Tubo zincato sendzimir all'interno e all'esterno con rivestimento di zinco dello spessore di 20 μm
Dimensioni disponibili da d15 a 108 mm

Raccordi

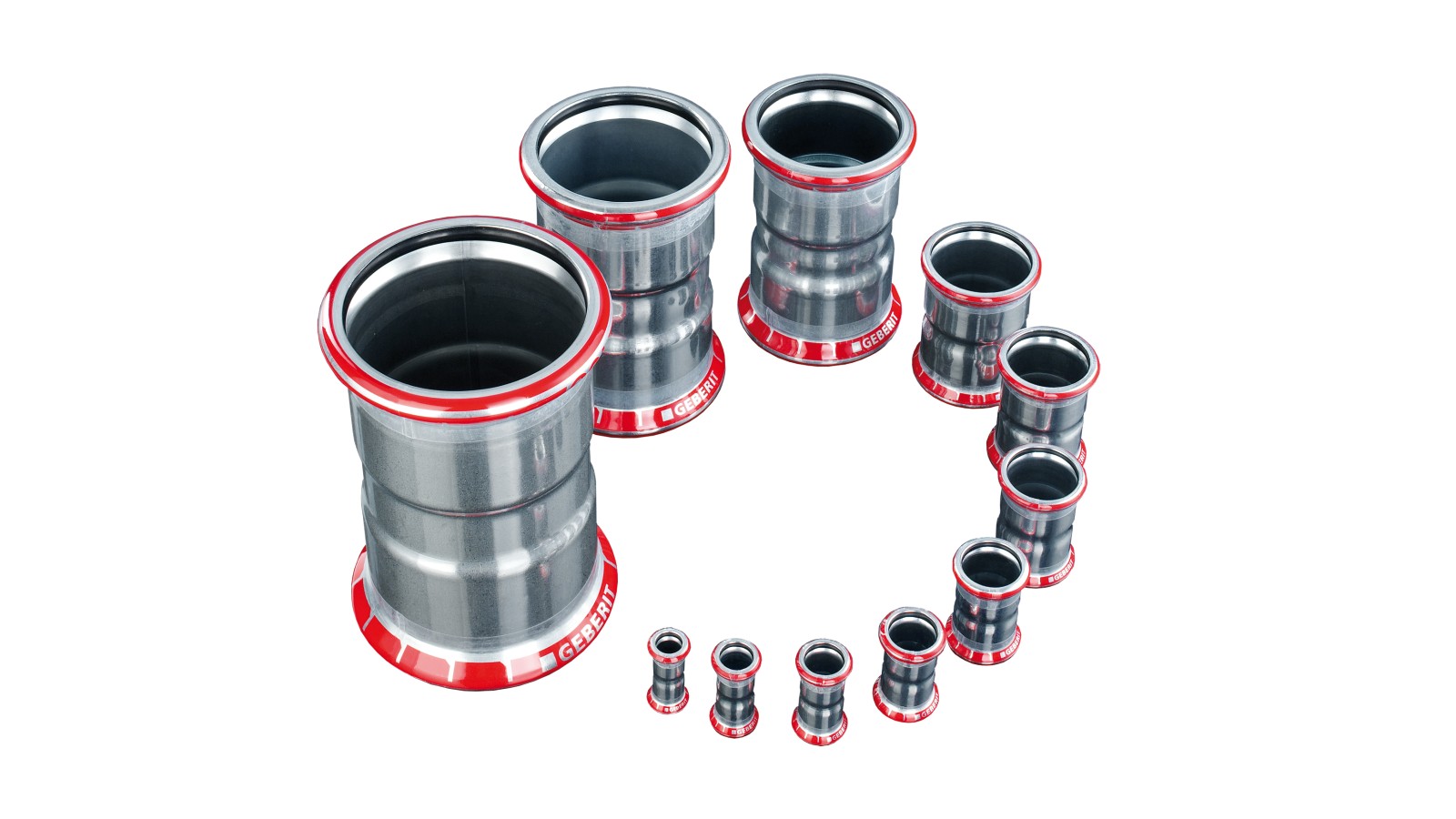

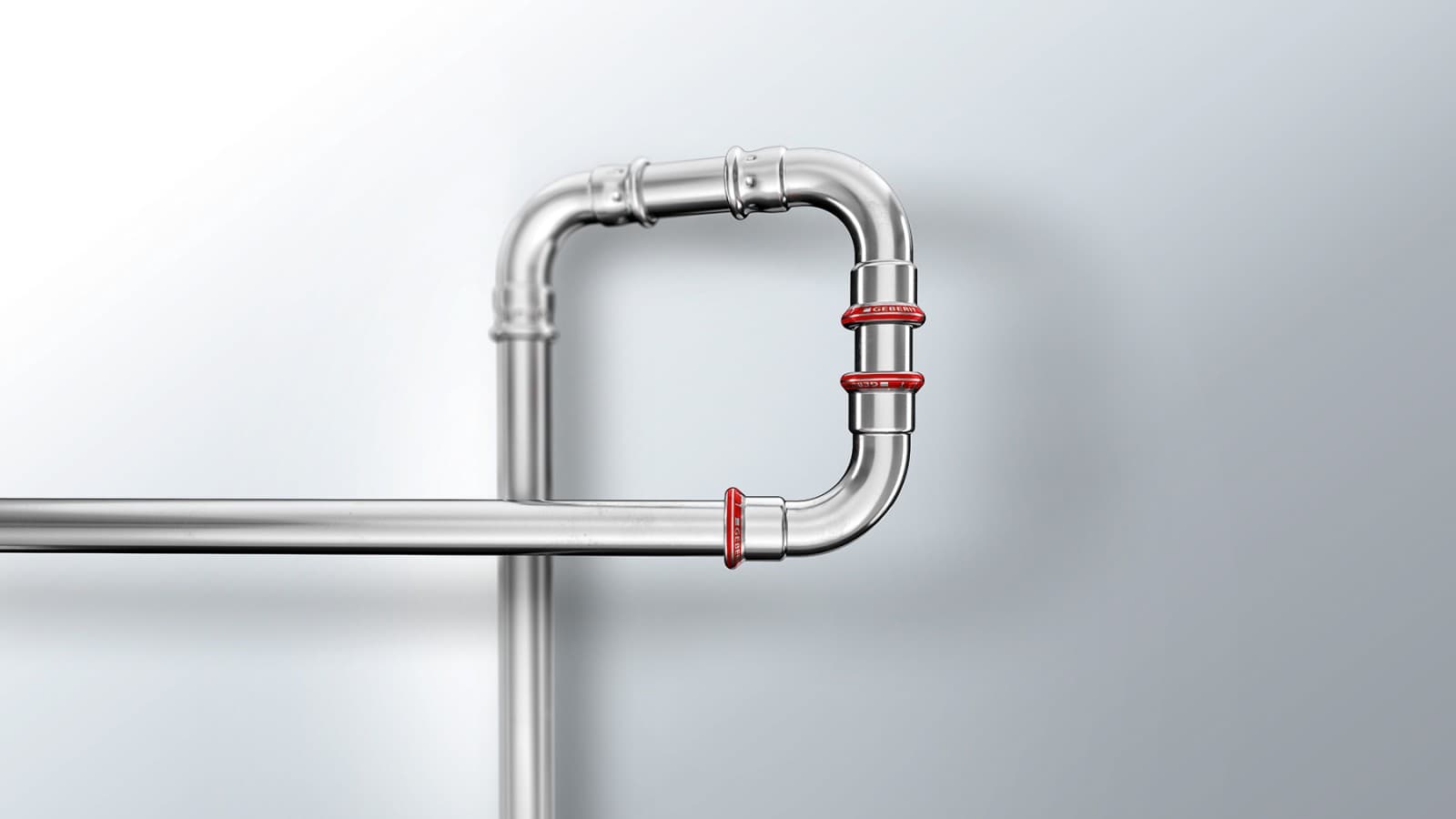

Raccordo Geberit Mapress acciaio-C con indicatore ottico di pressatura rosso e o-ring nero

Raccordi Geberit Mapress acciaio-C

Acciaio non legato 1.0034, con zincatura esterna, con ulteriore strato cromatato di protezione
L’indicatore ottico di pressatura rosso contraddistingue il materiale acciaio-C
Dimensione stampigliata sull’indicatore ottico di pressatura
Giunzioni non pressate non sono ermetiche e sono facilmente riconoscibili durante una prova di pressione
Il tappo di protezione protegge i raccordi dallo sporco
Sono disponibili oltre 400 raccordi diversi

Guarnizioni

Grazie alle guarnizioni speciali e alle diverse dimensioni disponibili per i tubi i sistemi a pressare Geberit Mapress acciaio-C costituiscono un'ottima scelta per le applicazioni più disparate.

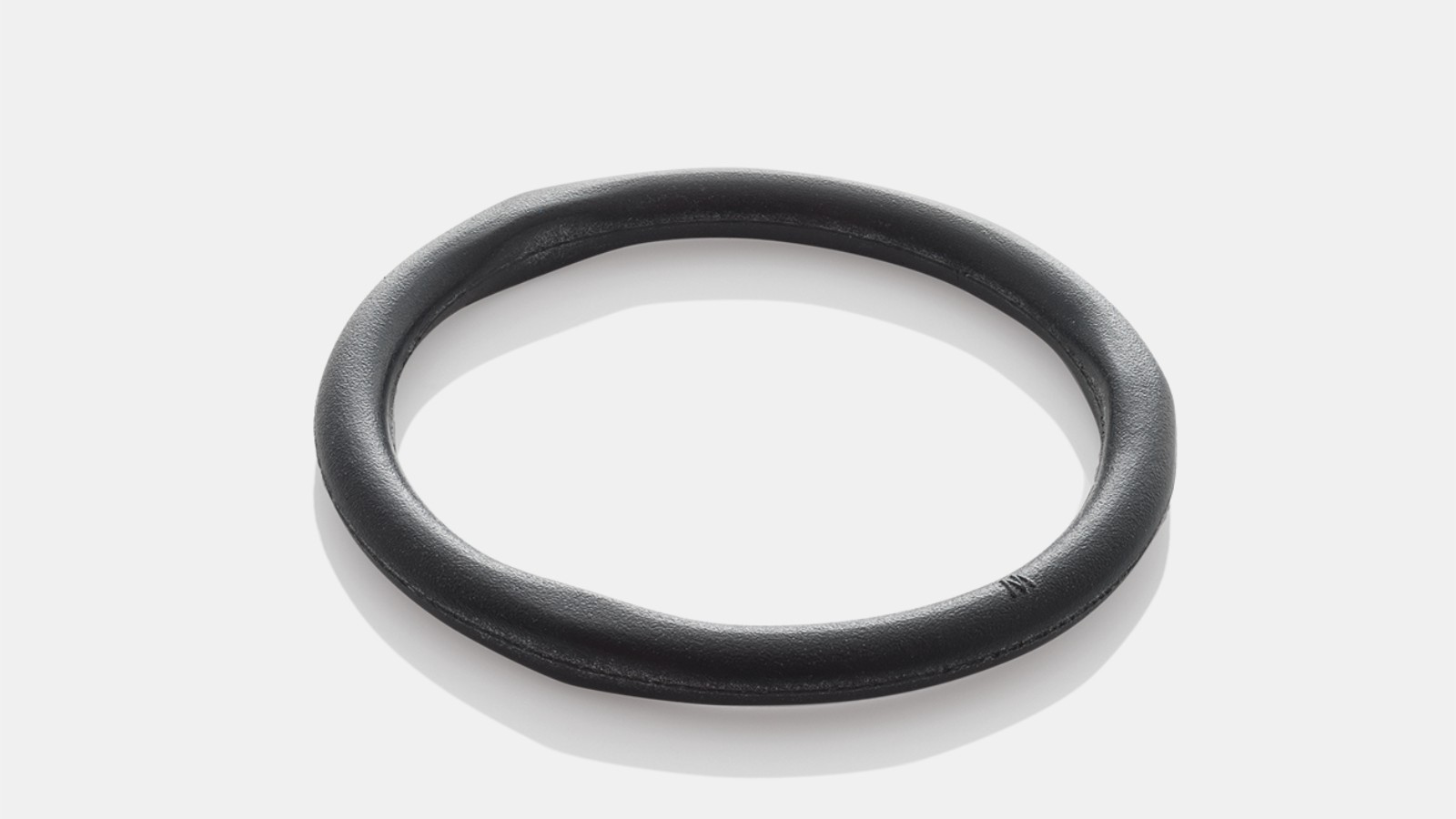

Guarnizione Geberit Mapress CIIR nero

Acqua di riscaldamento
Acqua di raffreddamento senza antigelo
Acqua di raffreddamento con antigelo
Acqua di teleriscaldamento ≤ 120 °C
Acqua per il sistema antincendio (a umido)
Sprinkler‌ (a umido)
Aria compressa (classe di purezza olio 0–3)
Gas inerti

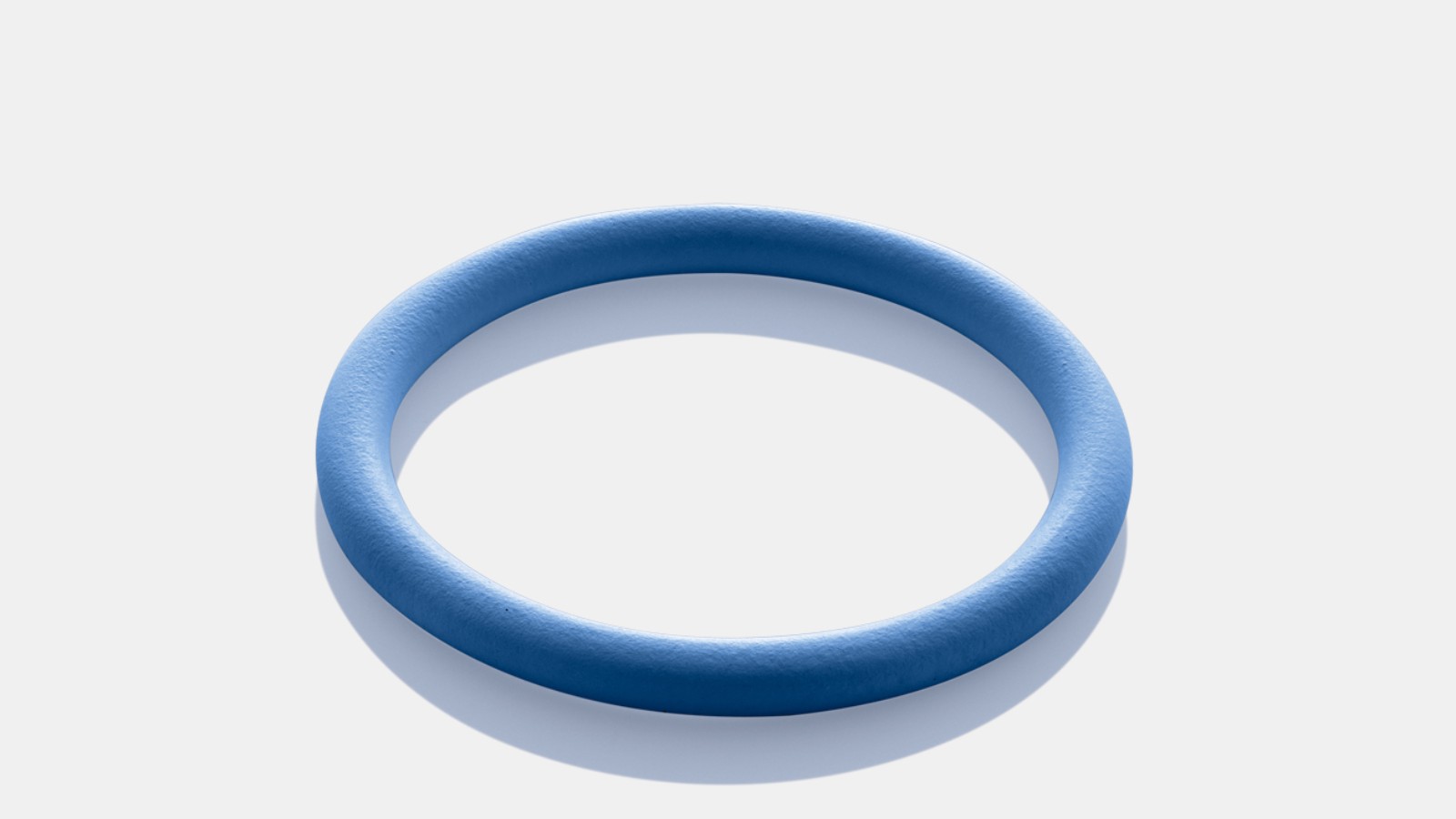

Guarnizione FKM blu Geberit Mapress per impianti solari

Geberit Mapress guarnizione FKM blu

Acqua di teleriscaldamento ≤ 140 °C
Termovettori (solari)
Oli minerali
Carburanti
Aria compressa (classe di purezza olio 0–X)

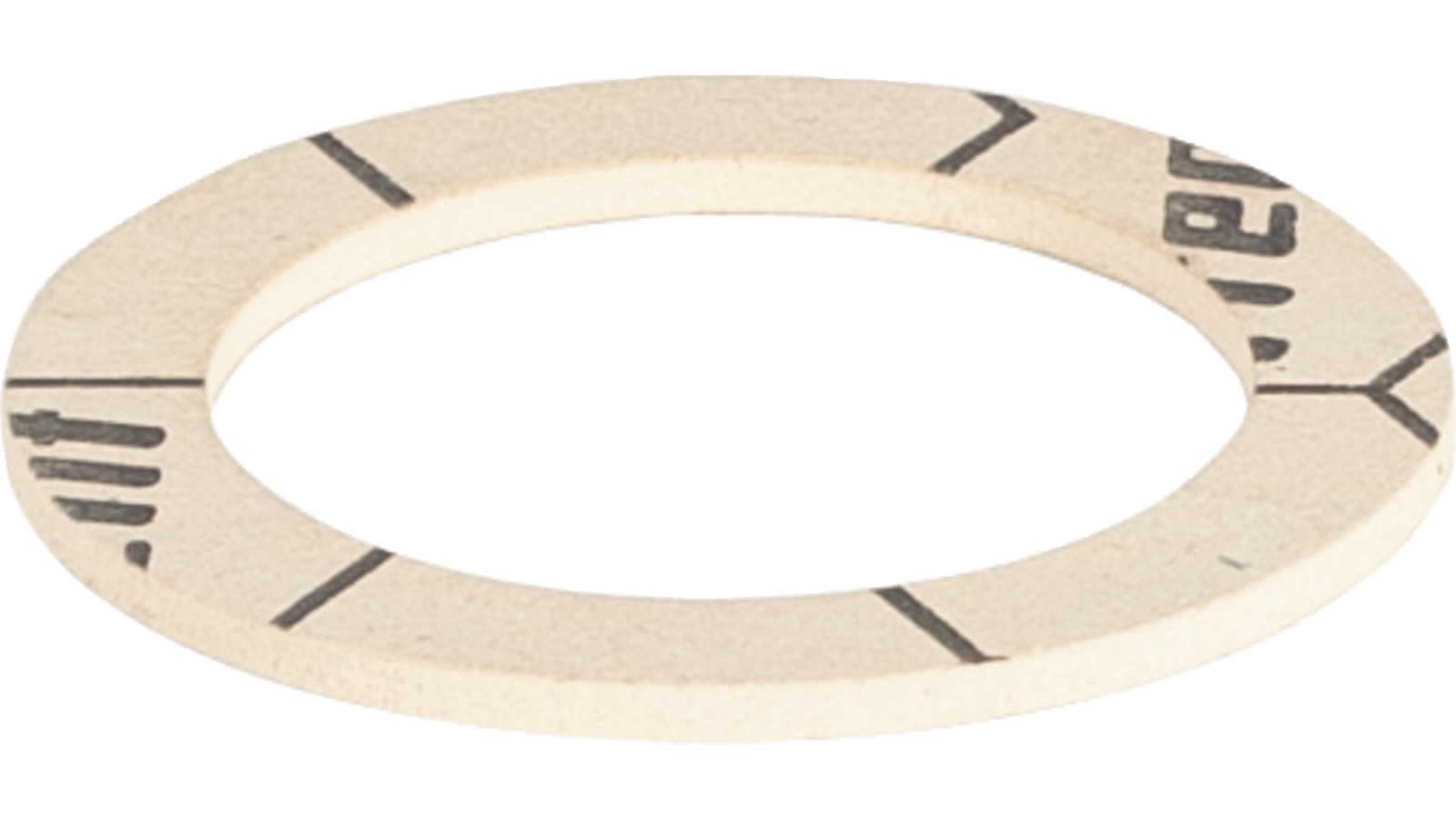

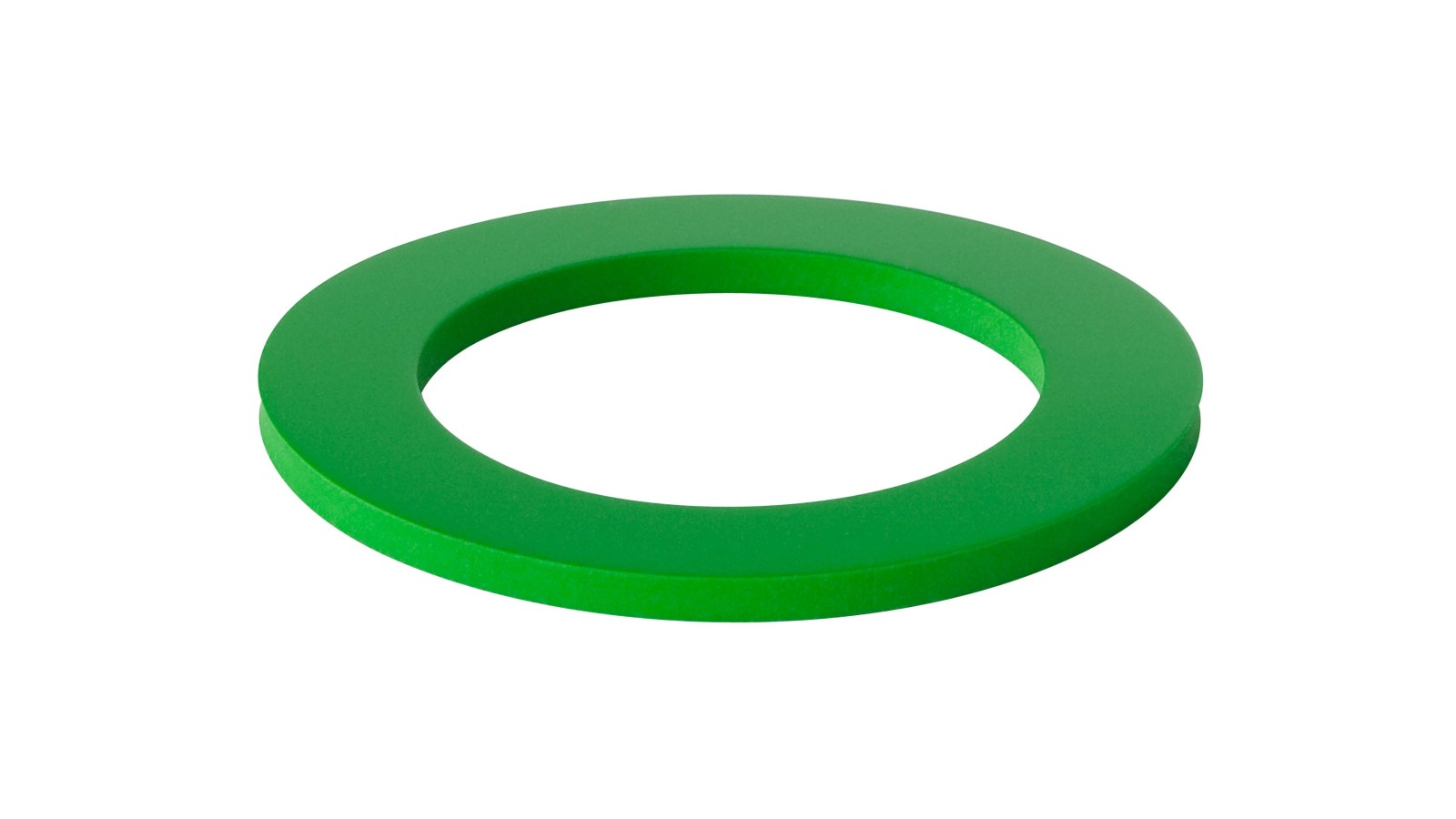

Guarnizioni piatte

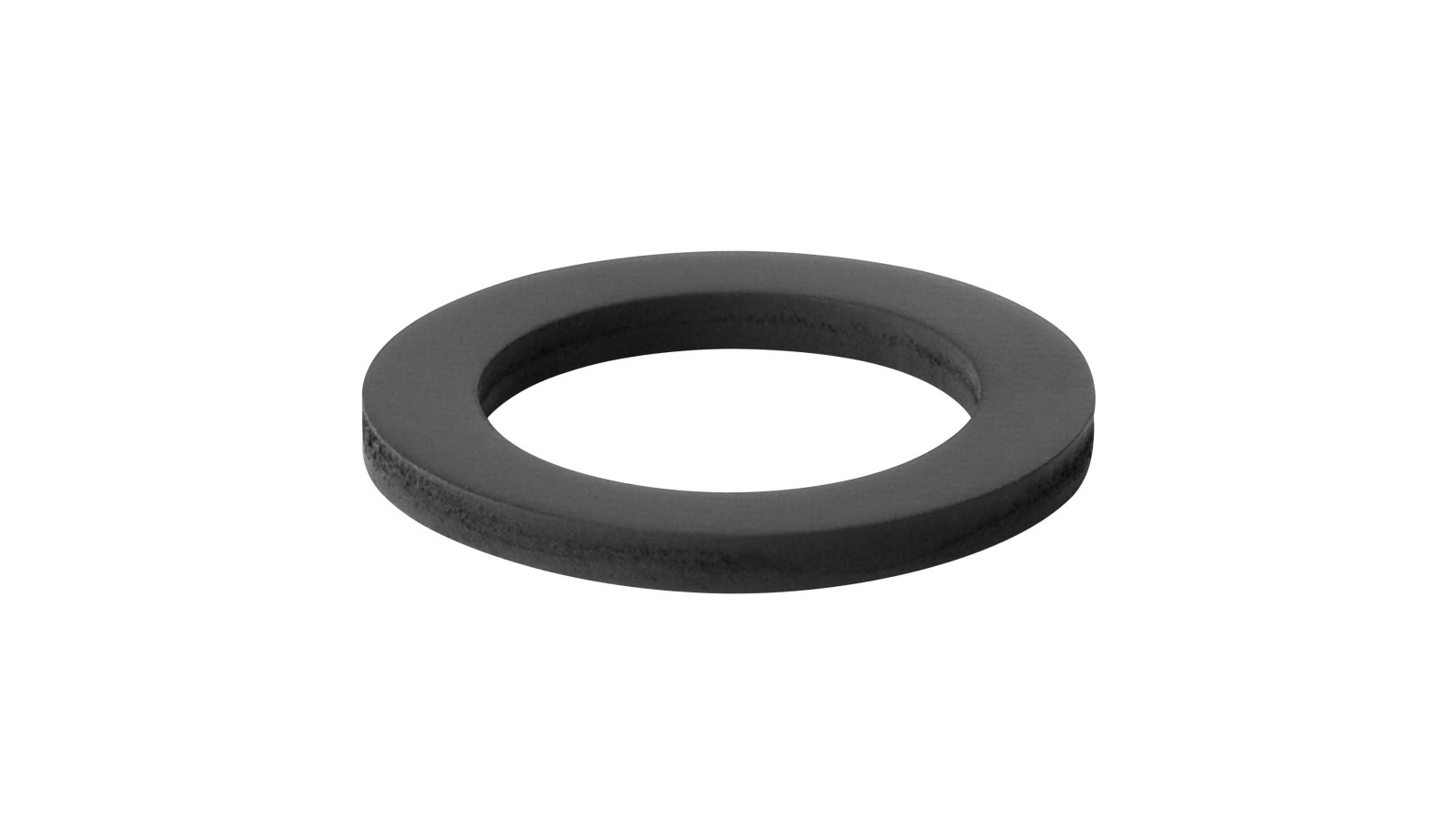

A seconda del fluido utilizzato, la guarnizione piatta standard in EPDM deve essere sostituita con la guarnizione piatta appropriata per i collegamenti a vite. La scelta e l'approvazione definitiva, nonché le temperature e le pressioni di esercizio massime, si basano sulle panoramiche delle applicazioni di Geberit Mapress.
